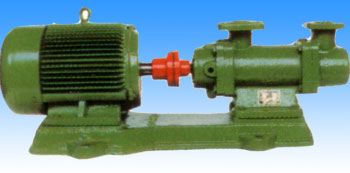

3gr三螺杆泵,36X6A,36X6B,3GR42X6A的工作原理 螺杆泵依靠螺杆相互啮合空间的容积变化来输送液体。当螺杆转动时吸入腔一端的密封线连续地向排出腔一端作轴向移动.
产品介绍
  一、三螺杆泵的工作原理
 螺杆泵依靠螺杆相互啮合空间的容积变化来输送液体。当螺杆转动时吸入腔一端的密封线连续地向排出腔一端作轴向移动,使吸入腔的容积增大,压力降低,液体在压差作用下沿吸入管进入吸入腔。随着螺杆的转动,密封腔内的液体连续而均匀地沿轴向移动到排出腔,由于排出腔一端的容积逐渐缩小,即将液体排出。
   螺杆泵属于容积式泵,它的压力决定于与它连接的管路系统的总阻力。
二、螺杆泵的特点:
      ①优异的自吸性能。
      ②几乎为零的流量脉动。
      ③简单紧凑的结构。
      ④极其简单的维护要求。
      ⑤让您满意的使用寿命。
      ⑥输送介质无泡沫和涡流。
三、输送介质的种类:
      1、润滑性液体,如机械油、锭子油、变压器油、重油和渣油等;
      2、低润滑性液体,如蜡油、轻柴油和重柴油、高温沥青、煤焦油等
      3、粘性液体,如润滑油脂、粘胶液、沥青等。
四、三螺杆泵的选型须知
    尽管三螺杆泵有诸多优势,但若选型不当,则不仅得不到满意的运行效果,而且会导致泵的噪音和振动,甚至严重损坏泵的内部零件,使泵系统不能正常工作,因此,选型人员应多方慎重考虑,合理选型,.时应向我厂技术部门咨询。
三螺杆泵选型时,要尽可能详尽地了解泵的使用条件,除了运行参数,如流量,压力需要清楚以外,输送介质的特性如介质的腐蚀性,含汽量,含固溶物的比率及固体颗粒的大小,以及介质的工作温度,粘度,比重,对材料的腐蚀性等和泵装置的吸入条件,安装条件均要了解,根据我们的经验,三螺杆泵选型时应注意以下几点:
1. 泵转速的选择
    以输送介质粘度和泵的规格确定转速范围:
    1.1 输送高粘度介质时,泵应选低转速,若粘度较低,相应可选择高转速:
介质粘度〉150cst时,对于大规格的泵(主杆外径60mm以上),转速以970rpm或720rpm为宜,如果粘度更高(粘度)600cst)如粘胶液,可降低转速使用,.200-500rpm;
对于小规格的泵,介质粘度〉150cst时,转速以1450rpm或970rpm为宜,如果粘度更高(粘度)600cst),可降低转速使用,.300-600rpm;
    1.2由于泵的转速越高,在相同性能参数下,泵的体积就越小,但由于转速高,摩擦功率高,泵的磨损就大,寿命就短,如果输送介质的润滑性比较差或含有微量杂质,应选择较低转速,以使泵保持较长的寿命,.在1450rpm以下。
2. 结构的选择可根据泵的安装和使用条件参考三螺杆泵的系列和型式来进行,原则上:
    2.1 输送润滑性油类,温度在80°C以下选择内置轴承结构的泵;
    2.2 温度超过80°C或输送介质润滑性差时,选择外置轴承结构的泵;
    2.3 输送流动性差,粘度较高的介质或需要所输送介质进行加热或保温时选择双层加热泵体结构的泵;
    2.4 高温输送时,应选择耐高温的材料所制成的泵,请与我厂联系。
3. 泵材料组合的选择:
输送不同性质的介质,需不同材料组合。
1.三螺杆泵分为体套合一和体套分离两种。
体套合一泵的材料组合如下:

材料组合代码

Material code

泵体/衬套

Casing/Insert

适用范围

Using range

W10

W20



W30

W40

W50

HT200

ZCuSn5Pb5Zn5



ZCuSn10Pb1

ZL109

QT450-10

可低压输送润滑性好粘度适当的液体,如重燃油。

在较高压力下,输送润滑性较差、粘度较低液体,如重油、燃油。

可输送粘度低且润滑性差的介质,如柴油、轻燃油。

可输送低压且粘度适当的润滑性好的液体。

可低压输送润滑性差粘度适当的液体,如原油、燃油。

体套分离泵的材料组合如下:

材料组合代码

Material code

泵体

Casing

衬套

Insert

适用范围

Using range

W12

HT200

ZCuSn5Pb5Zn5

在较高压力下,输送润滑性较差、粘度较低液体,如重油、燃油。

W13

HT200

ZCuSn10Pb1

可输送粘度低且润滑性差的介质,如柴油、轻燃油。

W14

HT200

ZL109

可低压输送润滑性好,粘度适当的液体(如润滑油)。

W15

HT200

QT450-10

可输送润滑性差且含有细微杂质的液体(如渣油)。

W22

W23

焊接Q235

焊接Q235

ZCuSn5Pb5Zn5 ZCuSn10Pb1

用于特殊场合(如水电用泵),在较高压力下输送润滑性好黏度适当的介质。也可在稍低的压力下输送润滑性差的介质如重油、燃油,轻柴油等。

4. 关于泵的吸入能力可查阅    样本提供的NPSHR值。
5. 配套电机的选配
泵的选型确定后,根据样本数据可查到泵的轴功率N,该轴功率再加上一定的功率储备后,作为选配电机的依据,一般电机功率Nm应不小于泵轴功率N乘以功率储备系数K后所得值,K值可参照下
表取值


N(KW)

N<5

5<N<10

10<N<50

N>50

K

1.25

1.2

1.15

1.1

一般可遵循以下原则作粗略估算,若需比较准确的数据可向专业人员咨询。
· 三螺杆泵的流量、压力在相同转速、粘度时近似呈直线关系,压力越高,流量越小。
· 相同粘度、压力下,泵的流量与转速近似成正比。
· 相同转速、粘度下,轴功率与压力近似成正比。
· 同一粘度、压力下,轴功率与转速近似成正比。
· 粘度增大时,流量和轴功率均增加,但由于其中关系较复杂,必要时可向专业人员咨询。
只要选型得当,维护合理,三螺杆泵就可达到令人满意的运行效果。
卧式三螺杆泵性能参数

泵型号

流  量

压力

P

MPa

转速

n

r/min

功率p(kw)

允许吸上真空高度

HS(m)

进口

mm

出口

mm

泵重量

w(kg)

电机型号

(Y系列)

M3/h

L/min

轴功率

电机

功率

3G

3GC

3GR

3GCR

(75cst)

 20×4

1

16.67

1.0

2900

0.68

0.75

6

20

15

8

801-2B3(2B5)

0.8

13.33

2.5

1.1

1.5

90S-2B3(2B5)

0.4

6.67

1.0

1450

0.3

0.55

6.5

801-4B3(4B5)

0.3

5

2.5

0.5

0.75

802-4B3(4B5)

20×6

0.8

13.33

4.0

2900

1.7

2.2

6

20

15

9

90L-2B3(2B5)

 0.6

10

6.0

2.7

3

100L-2B3(2B5)

0.3

5

4.0

1450

0.8

1.1

6.5

90S-4B3(4B5)

0.2

3.33

6.0

1.35

1.5

90L-4B3(4B5)

25×4

2.0

33.33

1.0

2900

1.1

1.5

6

25

20

9

90S-2B3

1.6

26.67

2.5

2.2

3

100L-2B3

0.8

13.33

1.0

1450

0.5

0.75

6.5

802-4B3

0.6

10

2.5

1.1

1.5

90L-4B3

25×6

1.6

26.67

4.0

2900

3.4

4

6

25

20

11

112M-2B3

1.4

23.33

6.0

5

5.5

132S1-2B3

0.6

10

4.0

1450

1.6

2.2

6.5

100L1-4B3

0.4

6.67

6.0

2.5

3

100L2-4B3

30×4

3.6

60

1.0

2900

1.9

2.2

5.5

32

25

15

90L-2B3(2B5)

3.2

53.33

2.5

3.8

4

112M-2B3(2B5)

1.6

26.67

1.0

1450

0.9

1.5

6

90L-4B3(4B5)

1.2

20

2.5

1.9

2.2

100L1-4B3(4B5)

36×4

6.5

108.33

1.0

2900

3.2

4

5

50

40

21

112M-2B3

6

100

2.5

6.2

7.5

132S2-2B3

2.8

46.67

1.0

1450

1.6

2.2

5.5

100L1-4B3

2.4

40

2.5

3.1

4

112M-4B3

3Gr

3GCr

(3cst)

20×4

0.8

13.33

1.0

2900

0.6

0.75

5.5

20

15

8

801-2B3(2B5)

0.3

5

1.0

1450

0.2

0.55

801-4B3(4B5)

20×6

0.6

10

2.5

2900

1.1

1.5

4

20

15

9

90S-2B3(2B5)

0.2

3.33

2.5

1450

0.4

0.75

802-4B3(4B5)

25×4

1.6

26.67

1.0

2900

1.1

1.5

4

25

20

9

90S-2B3

0.6

10

1.0

1450

0.5

0.75

802-4B3

25×6

1.4

23.33

2.5

2900

2.2

3

4

25

20

11

100L-2B3

0.4

6.67

2.5

1450

1.1

1.5

90L-4B3

30×4

3.2

53.33

1.0

2900

2.0

2.2

4

32

25

15

90L-2B3(2B5)

1.2

20

1.0

1450

0.9

1.5

90L-4B3(4B5)

36×4

6

100

1.0

2900

3.2

4

4

50

40

21

112M-2B3

2.4

40

1.0

1450

1.6

2.2

100L1-4B3


泵型号

流  量

压力

P

MPa

转速

n

r/min

功率p(kw)

允许吸上真空高度

HS(m)

进口

mm

出口

mm

泵重量

w(kg)

电机型号

(Y系列)

M3/h

L/min

轴功率

电机

功率

3G

3GC

3GR

3GCR

(75cst)

 85×2

43

716.67

0.6

1450

12.5

15

4.5

125

80

158

160L-4B3

40

666.67

1.0

18

22

180L-4B3

28

466.67

0.6

970

8.5

11

5

160L-6B3

25

416.67

1.0

10

15

180L-6B3

85×4

43

716.67

1.6

1450

25

30

4.5

125

80

178

200L-4B3

40

666.67

2.5

36

45

225M-4B3

28

466.67

1.6

970

19.5

22

5

200L2-6B3

25

416.67

2.5

25.4

30

225M-6B3

100×2

70

1166.67

0.6

1450

20

22

4

150

100

200

180L-4B3

68

1133.33

1.0

27.7

30

200L-4B3

45

750

0.6

970

13.8

15

4.5

180L-6B3

43

716.67

1.0

18.2

22

200L2-6B3

110×2

94

1566

0.6

1450

23

30

4

200

150

225

Y200L-4B3

90

1500

1.0

34

45

Y225M-4B3

60

1000

0.6

970

17.3

18.5

4.5

Y200L1-6B3

56

933.3

1.0

27.7

30

Y225M-6B3

110×4

94

1566

1.6

1450

53

75

4

200

150

325

Y280S-4B3

90

1500

2.5

80

90

Y280M-4B3

60

1000

1.6

970

36

45

4.5

Y280S-6B3

56

933.3

2.5

48

55

Y280M-6B3

3Gr

3GCr

(3cst)

85×2

40

666.67

0.4

1450

8

15

4

125

80

158

160L-4B3

25

416.67

0.4

970

4.2

11

160L-6B3

85×4

40

666.67

1.0

1450

20

22

4

125

80

178

180L-4B3

25

416.67

1.0

970

10.3

15

180L-6B3

100×2

68

1133.33

0.4

1450

12.7

22

4

150

100

200

180L-4B3

42

700

0.4

970

7.5

15

180L-6B3

110×2

90

1500

0.4

1450

20

30

4

200

150

225

Y200L-4B3

56

933.3

970

13.9

18.5

Y200L-6B3

110×4

90

1500

1.0

1450

34

45

4

200

150

325

Y225M-4B3

56

933.3

970

23

30

Y225M-6B3



泵型号

流  量

压力

P

MPa

转速

n

r/min

功率p(kw)

允许吸上真空高度

HS(m)

进口

mm

出口

mm

泵重量

w(kg)

电机型号

(Y系列)

M3/h

L/min

轴功率

电机

功率

3G

3GC

3GR

3GCR

(75cst)

50×2

17.5

291.67

0.6

2900

5.2

5.5

4.5

80

50

80

132S1-2B3

16

266.67

1.0

8.1

11

160M1-2B3

8.2

136.67

0.6

1450

2.6

3

5

100L2-4B3

7.5

125

1.0

4.0

5.5

132S-4B3

50×4A

17.5

291.67

1.6

2900

11.6

15

4.5

80

50

90

160M2-2B3

16

266.67

2.5

16.5

18.5

160L-2B3

8.2

136.67

1.6

1450

5.8

7.5

5

132M-4B3

7.5

125

2.5

8.2

11

160M-4B3

50×6B

17

283.33

4.0

2900

24.9

30

4.5

80

50

105

200L1-2B3

16

266.67

6.0

37.9

45

225M-2B3

7.5

125

4.0

1450

12.45

15

5

160L-4B3

6.8

113.33

6.0

18.7

22

180L-4B3

70×2

24

400

0.6

1450

7

11

4.5

100

65

105

160M-4B3

23

383.33

1.0

9.8

15

160L-4B3

15

250

0.6

970

4.8

5.5

5

132M2-6B3

14

233.33

1.0

6.5

7.5

160M-6B3

70×3

22

366.67

1.0



1450



8.72

15



4.5





80





50





101



160L-4B3

1.6

13.95

18.5

180M-4B3

2.5

20.5

22

180L-4B3

70×4

24

400

1.6

1450

14

18.5

4.5

100

65

120

180M-4B3

22

366.67

2.5

20.5

22

180L-4B3

15

250

1.6

970

7.5

11

5

160L-6B3

14

233.33

2.5

13.5

18.5

200L1-6B3

3Gr

3GCr

(3cst)

50×2

16

266.67

0.4

2900

3.3

5.5

4

80

50

80

132S1-2B3

7.5

125

0.4

1450

1.7

2.2

100L1-4B3

50×4A

16

266.67

1.0

2900

8.1

11

4

80

50

90

160M1-2B3

7.5

125

1.0

1450

4.0

7.5

132M-4B3

50×6B

16

266.67

2.5

2900

15.56

18.5

4.5

80

50

105

160L-1B3

6.8

113.33

2.5

1450

7.8

11

5

160M-4B3

70×2

22

366.67

0.4

1450

5

7.5

4

100

65

105

132M-4B3

13

216.67

0.4

970

3.5

4

132M1-6B3

70×4

22

366.67

1.0

1450

9.5

15

4

100

65

120

160L-4B3

13

216.67

1.0

970

6.5

11

160L-6B3

3GW

3GCW

(3cst)

50×2

7.5

125

0.4

1450

1.7

2.2

4

80

50

80

100L1-4B3

4.3

71.67

0.4

970

1.2

1.5

100L-6B3

50×4A

7.5

125

1.0

1450

4.8

7.5

4

80

50

90

132M-4B3

4.3

71.67

1.0

970

3.5

4.0

132M1-6B3


泵型号

流  量

压力

P

MPa

转速

n

r/min

功率p(kw)

允许吸上真空高度

HS(m)

进口

mm

出口

mm

泵重量

w(kg)

电机型号

(Y系列)

M3/h

L/min

轴功率

电机

功率

3G

3GC

3GR

3GCR

(75cst)

36×6 A

6

100

4.0

2900

10

15

5

50

40

25

Y160M2-2B3

5

83.33

6.0

15.5

18.5

Y160L-2B3

2.4

40

4.0

1450

4.8

5.5

5.5

Y132S-4B3

2

33.33

6.0

7.7

11

Y160M-4B3

36×6 B

6

100

4.0

2900

10

15

5

50

40

42

Y160M2-2B3

5

83.33

6.0

15.5

18.5

Y160L-2B3

2.4

40

4.0

1450

4.8

5.5

5.5

Y132S-4B3

2

33.33

6.0

7.7

11

Y160M-4B3

42×4 A

10.5

175

1.0

2900

4.9

5.5

4.5

65

40

60

Y132S1-2B3

10

166.67

2.5

9.5

15

Y16M2-2B3

4.8

80

1.0

1450

2.4

4

5

Y112M-4B3

4.2

70

2.5

4.7

5.5

Y132S-4B3

42×6 A

10

166.67

4.0

2900

16

18.5

4.5

65

40

70

Y160L-2B3

9

150

6.0

21.5

30

Y200L1-2B3

4.2

70

4.0

1450

7.5

11

5

Y160M-4B3

3.6

60

6.0

10

15

Y160L-4B3

3Gr

3GCr

(3cst)

36×6 A

5

83.33

2.5

2900

6.2

7.5

4

50

40

25

Y132S2-2B3

2

33.33

2.5

1450

3.1

4

Y112M-4B3

36×6 B

5

83.33

2.5

2900

6.2

7.5

4

50

40

42

Y132S2-2B3

2

33.33

2.5

1450

3.1

4

Y112M-4B3

42×4 A

10

166.67

1.0

2900

4.5

5.5

4

65

40

60

Y132S1-2B3

4.2

70

1.0

1450

2.4

4

Y112M-4B3

42×6 A

9

150

2.5

2900

10.5

15

4

65

40

70

Y160M2-2B3

3.6

60

2.5

1450

4.8

5.5

Y132S-4B3

3GW

3GCW

(3cst)

36×6 A

5

83.33

2.5

2900

6.2

7.5

4

50

40

25

Y132S2-2B3

2

33.33

2.5

1450

3.1

4

Y112M-4B3

42×4 A

4.2

70

1.0

1450

2.4

4

4

65

40

60

Y112M-4B3

2.3

38.33

1.0

970

1.9

2.2

Y112M-6B3

42×6 A

3.6

60

2.5

1450

4.8

5.5

4

65

40

70

Y132S-4B3

1.8

30

2.5

970

2.6

3

Y132S-6B3


------分隔线----------------------------
上一篇:3GR70x2W21
下一篇:sn三螺杆泵
泊头市泰邦泵阀制造有限公司 地址:河北省泊头市工业区1号路663号 全国免费电话:400-766-7058 电话:0317-8198985 8198975 手机:152317856邮箱:taibang@163.com 冀ICP备12008308号-6 QQ:2497323292
