KCB300安装尺寸

KCB300安装尺寸

各型KCB-200,KCB-300,齿轮油泵的性能参数,是在介质粘度4×10-3m2/s(40cSt)时确定的。性能参数表中给出的参数值适用于介质粘度1×10-5~8×10-5m2/s(10~80cSt)范围内
产品介绍

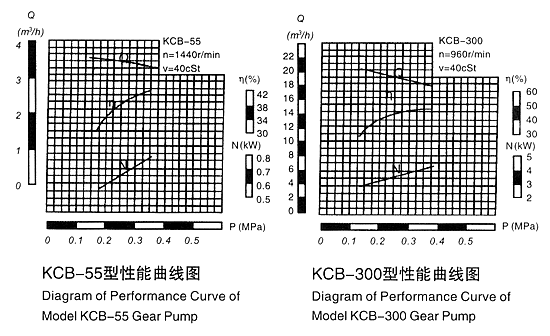

  性能曲线图
  各型齿轮泵的性能参数,是在介质粘度4×10-3m2/s(40cSt)时确定的。性能参数表中给出的参数值适用于介质粘度1×10-5~8×10-5m2/s(10~80cSt)范围内,超出这个范围则根据用户提出的性能参数要求另行确定。
  各型齿轮泵性能参数中给出的排出压力是给出的最大的工作压力值,在此范围内泵均能正常工作,其工作范围见图一。

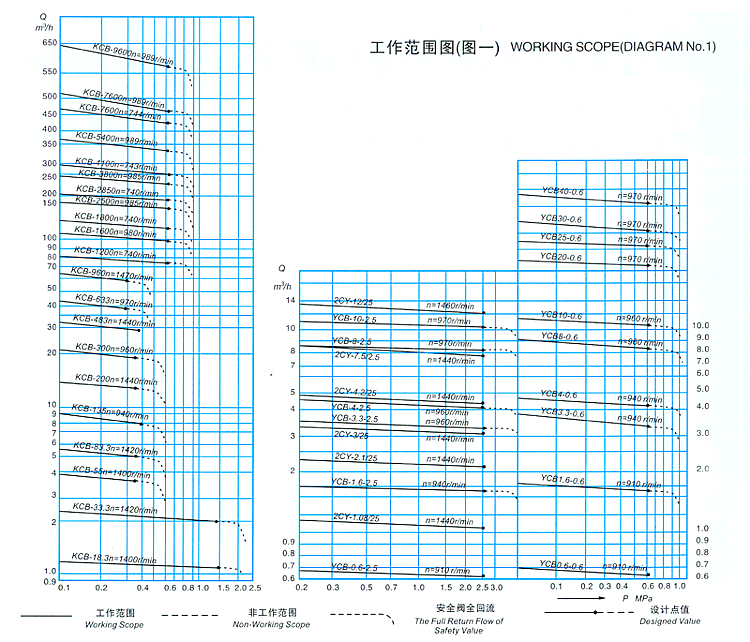

工作范围图

KCB18.3~83.3型泵外型、安装尺寸

型号 L L1 L2 L3 L4 B B1 B2 B3 H H1 H2 φD G 4-φd
KCB-18.3 217.5 35 80 115 16 192 150 120 66 136 90 69 20 G3/4" 16
KCB-33.3 231 42.5 80 115 16 192 150 120 66 136 90 69 20 G3/4" 16
KCB-55 246 50 80 115 16 192 150 120 66 136 90 69 20 G1" 16
KCB-83.3 271 62 80 115 16 192 150 120 66 136 90 69 20 G11/2" 16
KCB200-960型泵外型、安装尺寸

型号
L
L1
L2
B1
B2
H
H1
H2
F
φD1
φD2
φD3
n×d
φD
4-φd
KCB-200
290
200
66
214
160
263.5
118
152.5
300
140
110
50
4-M12
28
13
KCB-300
354
230
90
225
180
308
128
170
318
155
123
70
6-M14
32
16
KCB-483.3
354
230
90
225
180
308
128
170
318
155
123
70
6-M14
32
16
KCB-633
415
270
120
280
175
385
188
205
380
190
158
100
8-M14
38
18
KCB-960
415
270
120
280
175
385
188
205
380
190
158
100
8-M14
38
18

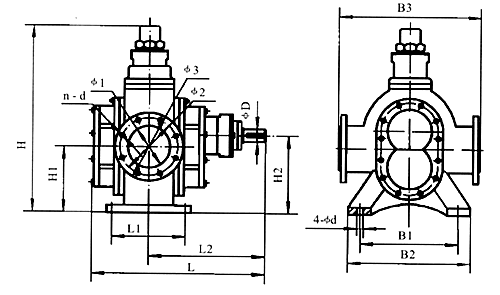

KCB1200-9600型泵外型、安装尺寸

型号 L L1 L2 B1 B2 B3 H H1 H2 φ1 φ2 φ3 n-d φD 4-φd
KCB-1200  715  300 480  415 463  510  708  220  300  150  225  260  8-φ18  56  25
KCB-1600
KCB-1800  830  340 547  460  585  684  876  262  350  200  280  315  8-φ18  76  25
KCB-2500
KCB-2850   948   380   625   520  584   640   915   299   400   250   335   370   12-φ18   86   25
KCB-3800
KCB-4100
KCB-5600    1085    345    700    500    600    740    1155    386    500    350    445    490    12-φ23    95    32
KCB-7000
KCB-7600
KCB-9600

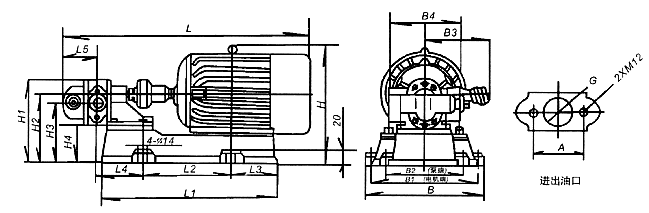

KCB-18.3~KCB-83.3外型、安装尺寸及重量

型号
L
L1
L2
L3
L4
L5
H
H1
H2
H3
H4
B
B1
B2
B3
B4
A
G
重量
KCB-18.3
566
391
239
86
75
86
230
176
130
109
40
259
225
190
155
192
52
G3/4"
62.15
KCB-33.3
618
416
256
86
82
93
285
186
140
119
50
279
245
190
180
192
52
G3/4"
66.8
KCB-55
595
391
239
86
89.5
100.5
230
176
130
109
40
259
225
190
155
192
70
G1"
64.15
KCB-83.3
652
416
256
94
102
113
285
186
140
119
50
279
245
190
180
192
78
G11/2"
70.15

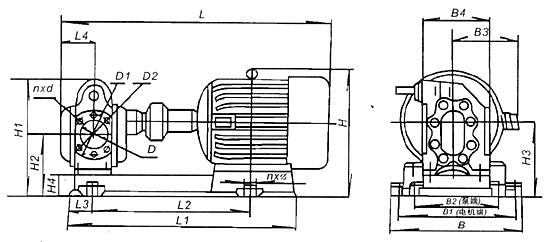

KCB-200~KCB-960外型、安装尺寸及重量

型号
L
L1
L2
L3
L4
n×φ
H
H1
H2
H3
H4
B
B1
B2
B3
B4
D
D1
D2
n×d
重量
KCB-200
709
577
419
58
90
4×φ16
355
314
168
202
50
326
290
240
190
214
φ50
φ110
φ140
4×M12
135
KCB-300
883
715
502
80
124
4×φ22
423
378
198
240
70
390
340
280
210
228
φ70
φ123
φ155
6×M14
173
KCB-483.3
972
795
565
890
124
4×φ22
465
378
198
240
70
450
400
290
255
228
φ70
φ123
φ155
6×M14
213
KCB-633
1074
901
629
100
145
4×φ22
500
455
258
275
70
450
400
285
255
280
φ100
φ158
φ190
8×M14
274.5
KCB-960
1099
900
635
100
145
4×φ22
525
455
283
275
70
470
420
285
285
280
φ100
φ158
φ190
8×M14
304.5

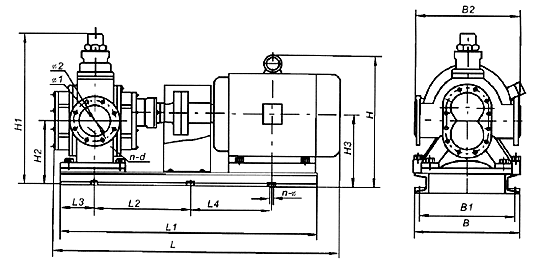

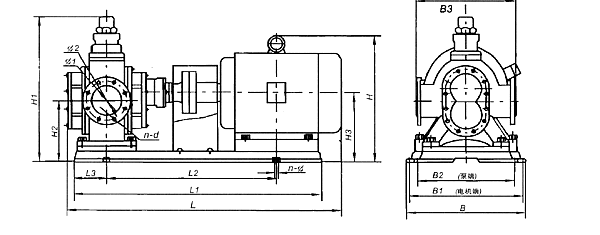

KCB-1200~KCB-9600外型及安装尺

型号
Model
L L1 L2 L3 H H1 H2 H3 B B1 B2 B3 φ1 φ2 n×d n×φ
KCB1200/0.6  1771  1470  990  194  780  828  340  420  683  631  621  510  φ150  φ225  8-φ18  4-φ25
KCB1600/0.6
KCB1800/0.6  2036  1704  1142 230 1020  996  382  470  772  720 720  684  φ200 φ 280  8-φ18  4-φ25
KCB2500/0.6
KCB2850/0.6  2294  1930   1250 270  1070  1035  419  520  810  750  750  640  φ250 φ 335 12-φ18  4-φ30
KCB3800/0.6
KCB4100/0.6  2524 2008  1340  270  1200  1035 419  520  1163  906  750  640  φ250  φ335  12-φ18 4-φ30
KCB5400/0.6
KCB5600 2632 2090 723 245 723 1465 1440 671 785 760 690 740 350 445 12-23 6-32
KCB7000 2662 2090 723 245 723 1465 1440 671 785 760 690 740 350 445 12-23 6-32
KCB7600 2632 2090 723 245 723 1465 1440 671 785 760 690 740 350 445 12-23 6-32
KCB9600 2662 2090 723 245 723 1465 1440 671 785 760 690 740 350 445 12-23 6-32


型号
Model
L L1 L2 L3 H H1 H2 H3 B B1 B2 B3 φ1 φ2 n×d n×φ
KCB5600 2632 2090 723 245 723 1465 1440 671 785 760 690 740 φ350 φ445 12-φ23 6-φ32
KCB7000 2662 2090 723 245 723 1465 1440 671 785 760 690 740 φ350 φ445 12-φ23 6-φ32
KCB7600 2632 2090 723 245 723 1465 1440 671 785 760 690 740 φ350 φ445 12-φ23 6-φ32
KCB9600 2662 2090 723 245 723 1465 1440 671 785 760 690 740 φ350 φ445 12-φ23 6-φ32
